Рабочая температура от -10 до +80°С
Рабочее давление до 10 бар
Присоединение межфланцевое
-
Телефон: +7 (921) 877-07-67
-
Email: euro-progress@mail.ru
-
Наличие: В наличии
- Описание
- Характеристики

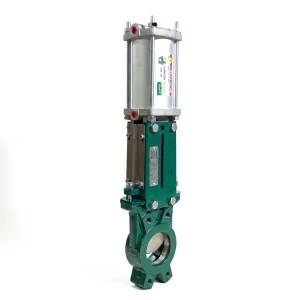

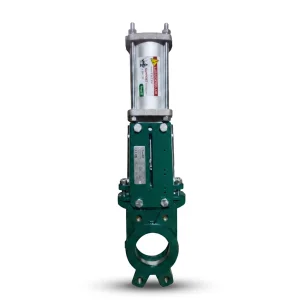

Задвижка шиберная Tecofi VG4400-03NI0050 для водоподготовки и промышленности
Задвижка шиберная ножевая Tecofi VG4400-03NI0050 — это высоконадежное запорно-регулирующее оборудование, предназначенное для автоматизированного управления потоками в ответственных технологических линиях. Модель оснащена пневмоприводом двухстороннего действия, что обеспечивает точное и быстрое позиционирование затвора без участия оператора. Конструкция разработана с учетом требований к долговечности, герметичности и простоте обслуживания в условиях непрерывной эксплуатации.
Оборудование широко применяется в системах водоснабжения, водоподготовки и очистки сточных вод, а также в канализационных сетях. Благодаря устойчивости к агрессивным средам и вязким веществам, задвижка успешно используется в химической, целлюлозно-бумажной и пищевой промышленности. Цельнолитой корпус с антикоррозийным покрытием гарантирует защиту от коррозии и механических повреждений, а междфланцевый монтаж по стандарту ISO Py 10 упрощает интеграцию в существующие трубопроводы.
Ключевые преимущества модели Tecofi VG4400-03NI0050
- Пневмопривод двухстороннего действия для автоматического открытия/закрытия и регулирования потока;
- Отсутствие застойных зон благодаря точному перемещению ножа по направляющим пазам без вибраций;
- Возможность замены сальниковой набивки без демонтажа задвижки с трубопровода;
- Герметичность уплотнения «корпус–нож» и малые потери давления при прохождении среды;
- Максимальная рабочая температура до 80°C и рабочее давление до 10 бар;
- Плавный и бесшумный ход механизма, указатель направления потока на корпусе.
Благодаря сочетанию прочной конструкции, высокой пропускной способности и удобства обслуживания, задвижка Tecofi VG4400-03NI0050 является оптимальным выбором для предприятий, где критически важны надежность, герметичность и минимизация простоев оборудования.
Как купить Задвижку шиберную ножевую Tecofi VG4400-03NI0050
Чтобы заказать Задвижку шиберную ножевую Tecofi VG4400-03NI0050 по выгодной цене свяжитесь с нами по телефону +7 (921) 877-07-67, напишите на электронную почту euro-progress@mail.ru или используйте форму обратной связи на сайте. Специалисты компании «ЕвроПрогресс+» обеспечат профессиональный подбор, согласуют удобные для вас условия оплаты и организуют доставку.
Технические параметры
- Серия: VG4400-03
- Условный диаметр: 50 мм
- Тип: шиберная
- Присоединение: межфланцевое
- Тип покрытия: эпоксидное
- Тип прохода: полнопроходной
- Максимальное рабочее давление: 10 бар
- Рабочая температура: от -10 до +80°С
- Уплотнение: нитрил
- Материалы:
- корпус - ковкий чугун EN-GJS-500-7
- шток - нержавеющая сталь 13%Cr
- нож - нержавеющая сталь X5CrNi 18-10
- Управление: пневмопривод двухстороннего действия
- Присоединительная резьба подключения воздуха: ¼"
- Среда применения: вода, загрязнённая вода, сети водоочистки, вязкие, порошковые, гранулированные, волокнистые и абразивные среды
Габаритные размеры
| Ду | A | B | C | D | Ø F | Ø P | H | Ø K | n | Ø M | Вес (кг) | |
| мм | дюйм | |||||||||||
| 50 | 2" | 40 | 240 | 124 | 83 | ¼" | 80 | 412 | 125 | 4 | 4-M16 | 7,5 |
| 65 | 2"1/2 | 40 | 265 | 139 | 83 | ¼" | 80 | 458 | 145 | 4 | 4-M16 | 7,8 |
| 80 | 3" | 50 | 290 | 154 | 83 | ¼" | 80 | 502 | 160 | 8 | 4-M16 | 8,4 |
| 100 | 4" | 50 | 335 | 174 | 83 | ¼" | 100 | 562 | 180 | 8 | 4-M16 | 12,5 |
| 125 | 5" | 50 | 373 | 189 | 93 | ¼" | 125 | 642 | 210 | 8 | 4-M16 | 16,4 |
| 150 | 6" | 60 | 424 | 220 | 93 | ¼" | 125 | 718 | 240 | 8 | 4-M20 | 20,5 |
| 200 | 8" | 60 | 533 | 275 | 108 | ¼" | 160 | 882 | 295 | 8 | 4-M20 | 35,8 |
| 250 | 10" | 70 | 625 | 326 | 108 | ¼" | 200 | 1044 | 350 | 12 | 8-M20 | 52 |
| 300 | 12" | 70 | 732 | 380 | 108 | ¼" | 200 | 1164 | 400 | 12 | 8-M20 | 72 |
| 350 | 14" | 96 | 835 | 438 | 290 | ⅜" | 250 | 1362 | 460 | 16 | 10-M20 | 129 |
| 400 | 16" | 100 | 945 | 494 | 290 | ⅜" | 250 | 1542 | 515 | 16 | 10-M24 | 144 |
| 450 | 18" | 106 | 1040 | 547 | 290 | ⅜" | 250 | 1677 | 565 | 20 | 14-M24 | 177 |
| 500 | 20" | 110 | 1150 | 613 | 290 | ½" | 320 | 1815 | 620 | 20 | 14-M24 | 268 |
| 600 | 24" | 110 | 1354 | 716 | 290 | ½" | 320 | 2130 | 725 | 20 | 14-M27 | 351 |
| 700 | 28" | 110 | 1540 | 835 | 320 | ½" | 426 | 2488 | 840 | 24 | 16-M27 | 556 |
| 800 | 32" | 110 | 1750 | 972 | 320 | ½" | 426 | 2798 | 950 | 24 | 16-M30 | 679 |
| 900 | 36" | 110 | 1990 | 1041 | 320 | ½" | 538 | 3162 | 1050 | 28 | 20-M30 | 840 |
| 1000 | 40" | 110 | 2195 | 1152 | 320 | ½" | 538 | 3452 | 1160 | 28 | 20-M33 | 1053 |
| 1200 | 48" | 150 | 2390 | 1255 | 400 | ½" | 538 | 4048 | 1380 | 32 | 22-M36 | - |
Исполнение
| Поз. | Кол-во | Описание | Материал |
| 1 | 1 | Корпус | Ковкий чугун EN-GJS-500-7 |
| 2 | 2 | Набивка сальника | PTFE |
| 3 | 1 | Нож | Нержавеющая сталь X5CrNi 18-10 |
| 4 | 1 | Шток | Нержавеющая сталь 13%Cr |
| 5* | 2 | Бугель | Сталь с эпоксидным покрытием |
| 6 | 1 | Пневматический привод | Алюминий |
| 7 | 1 | Сальник | Ковкий чугун |
| 8** | 1 | Седловое уплотнение | Нитрил |
| 9** | 1 | Опорное кольцо | Нержавеющая сталь 316 |
| 10 | 1 | Кольцевая прокладка | Нитрил |
| 11 | 2 | Боковая защитная пластина | Нержавеющая сталь 304 |
* Пластины с заранее просверленными отверстиями до Ду 300
** Детали, отсутствующие у задвижки с уплотнением металл / металл.
Рабочие условия
Максимальное рабочее давление:
- Ду 50-250: 10 бар
- Ду 300-450: 7 бар
- Ду 500-600: 4 бара
- Ду 700-1200: 2 бара
